Для использования обычных изображений, таких как сканы или фотографии в роли базовой карты в JOSM, существует специальное расширение «PicLayer». На Wiki OpenStreetMap существует страница посвященная данному расширению.
Для начала нам нужно установить расширение PicLayer. Расширения устанавливаются по простой инструкции:
- В окне JOSM открыть окно настроек ( Правка->Настройки ) и перейти на вкладку «розетка с вилкой»
- Нажать «Download list», при этом будет загружен список доступных для установки модулей.
- В меню поиска начать вводить название расширения: Pic
- Отметить PicLayer «галочкой»
- Нажать [OK]
Для начала работы нам необходимо скачать данные OpenStreetMap на интересующую нас область.
Далее призумливаемся к области, где должна расположиться нами добавляемая карта и в разделе меню «Изображения» выбираем пункт «New picture from file..».
Далее нам нужно подгрузить базовую карту по которой мы будем привязывать наше изображение. Это может быт OpenStreetMap (Mapnik), Bing Aerial Imagery или какая другая базовая карта доступная для использования в JOSM. В этом случае OpenStreetMap (Mapnik) нас устраивает.
Для работы с изображением нам нужно сделать активным слой с ним. Для этого в списке слоев (справа вверху) устанавливаем зеленую галочку напротив нами добавленного изображения.
После этого, в меню инструментов (вертикальное меню слева) появятся кнопки для работы с изображением.
 | - Перемещать изображение |
 | - Cоздать точку привязки |
 | - «Тянуть» точку привязки |
 | - Удалить точку привязки |
 | - Повернуть изображение |
 | - Изменить размер пропорционально |
 | - Изменить высоту изображения |
 | - Изменить ширину изображения |
 | - Редактировать перспективу |
Для начала, используя инструменты «изменить размер» и «переместить изображение» перемещаем изображение приблизительно туда, куда нужно. Для полее точного позиционирования делаем верхнее изображение полупрозрачным. Для этого, выделив его с списке слоев, вертикальным бегунком регулируем прозрачность.
Для более точного позиционирования используем точки привязки. В роли точек привязки удобно использовать какие-то характерные элементы местности, хорошо видные на привязываемом изображении и на базовой карте, чаще всего это повороты дорог, пересечения рек и дорог, слияния рек и т.п.
Для создания точки привязки жмем зеленую стрелочку и отмечаем точку привязки на редактируемом изображении.

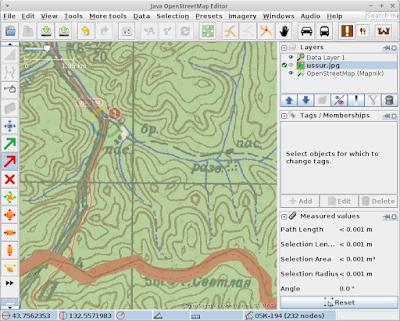

Далее нажав красную стрелочку выделяем нашу точку привязки и с нажатой левой кнопкой мышки, тянем ее в нужное место (например к повороту дороги на базовой карте).
Таким образом, создаем три точки привязки.
Далее, чтоб не потерять данные про привязку изображения, например при случайном падении или зависании JOSM, в списке слоев нужно, правой кнопкой мышки нажать по привязываемому изображению, и из раскрывшегося меню выбрать пункт «Save Picture Calibration...».
Это нужно чтоб, в случае необходимости, иметь возможность загрузить корректно позиционированное изображение еще раз, без затрат времени на привязку.
Данные про калибровку изображения сохраняются в папку с исходным изображением в текстовый файл, который называется так-же как исходное изображение, но к расширению добавляется «.cal». В нашем случае файл с информацией про калибровку называется «ussur.jpg.cal» и содержит следующее:
#JOSM PicLayer plugin calibration data
#Sun Oct 04 19:51:05 VLAT 2015
POSITION_Y=5405884.168723326
POSITION_X=1.475669476043229E7
M12=-26.847372710146754
M11=0.14117324980359047
M10=0.005561796364654744
M02=-26.68832768987962
INITIAL_SCALE=12281.279066368912
M01=-0.00577455932923095
M00=0.13528820334770147
POSITION_X/Y - координаты центра изображения в метрах.
INITIAL_SCALE - масштаб - размер 100 пикселей изображения в метрах по масштабной линейке JOSM, во время загрузки изображения.
M00 ,M01, M02, M10, M11, M12 - аффинные коэффициенты преобразования.
Подробнее про параметры в файле калибровки смотрите в Wiki (RU) (EN) и на странице справки JOSM.
При следующем открытии калиброванного изображения, при помощи PicLayer, оно расположится в соответствующем месте.
В результате работы был оцифрован Уссурийский заповедник.
При этом в базу данных OpenStreetMap внесена подробная информация про заповедник, которая будет использована в навигационных программах использующих OSM, например таких как OsmAnd и maps.me
Видеоурок по данному посту:
